J41Y鉻鉬鋼法蘭截止閥介紹

結構特點與用途

• 適用范圍：J41Y高中壓系列鉻鉬鋼截止閥適用于高溫的蒸汽、油品管道上，具有耐高溫特點，也適用于硝酸，醋酸，堿液，鹽水，海水，氧氣等介質。
• 關閉方式：全關時手輪按順時針?lè)较蛐D(zhuǎn)。
• 安裝位置與流向：可以安裝在管道的任何位置上，介質從下往上流；DN250以上采用多密封、雙支架，采用導向運動（能提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒等問題。

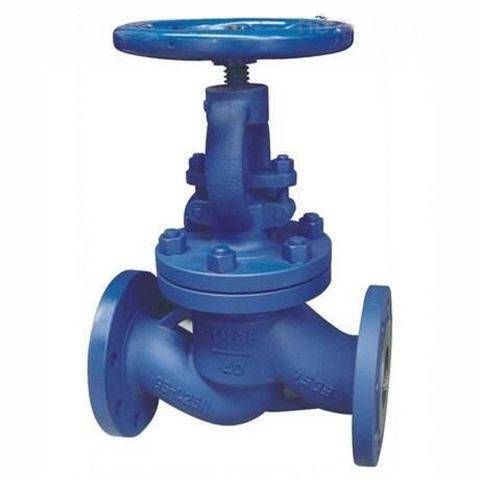

• 外觀處理：鉻鉬鋼截止閥表面噴深藍色漆，法蘭部分留白，也可按客戶噴涂包裝。

產品規格

型號與口徑

型號包括J41Y - 6I/25I/40I/64I/100I/160I等，口徑范圍為DN15 - DN500，部分產品公稱通徑可達DN15 - DN700mm 。

壓力與材質

壓力范圍是1.6MPA - 16MPA，閥體材質有鑄造鉻鉬鋼、鍛造鉻鉬鋼等，還包括鉻鉬釩鋼等，密封面為硬密封含STL，J41Y - C型和J41Y - I型的部分零件材料有所不同，如J41Y - C型閥體、閥蓋材質為25、WCB，J41Y - I型為鉻鉬鋼。

工作原理

截止閥的閉合依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。只許介質單向流動，安裝時有方向性。開啟時，閥瓣的開啟高度為公稱直徑的25% - 30%時，流量已達到最大，表示閥門已達全開位置，全開位置由閥瓣的行程決定。

優缺點

優點

• 耐磨：在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨。
• 開啟高度小：開啟高度一般僅為閥座通道直徑的1/4，比閘閥小得多。
• 制造工藝好：通常在閥體和閥瓣上只有一個密封面，制造工藝性比較好，便于維修。
• 密封可靠：在介質壓力作用下，部分流向設計的閥門較嚴密，且密封性好，密封面間摩擦力小，壽命較長。
• 結構簡單：結構簡單，制造和維修比較方便，工作行程小，啟閉時間短。

連接與驅動方式

連接方式

連接方式有法蘭、焊接（對焊、承插焊）等。

驅動方式

驅動方式包括手動、電動、氣動、傘齒輪、加長桿等。

應用領域

廣泛應用于化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、冶金粉末設備、采礦設備、市政、電子工業等領域，適用于公稱壓力1.0MPa - 16.0MPa，工作溫度 - 29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，用于切斷或接通管路介質。
