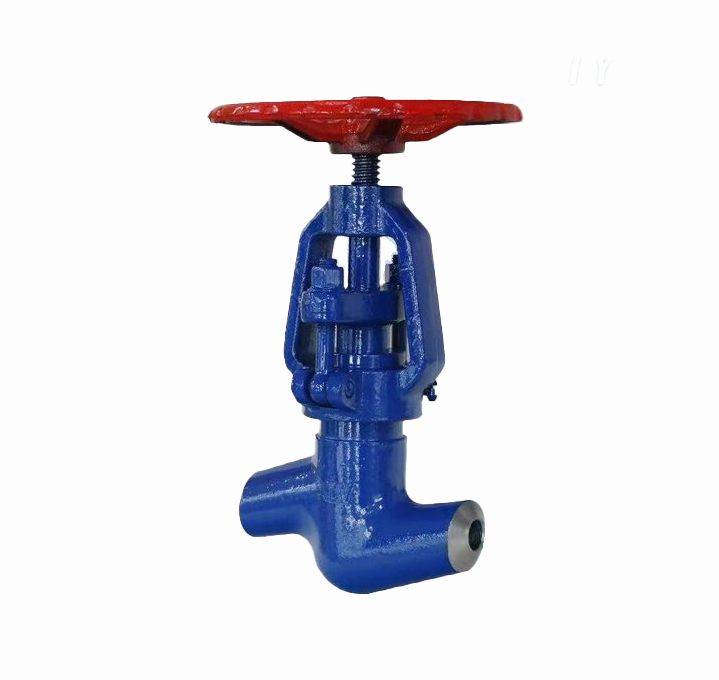

J61Y高溫高壓電站截止閥介紹

基本定義與原理

J61Y高溫高壓電站截止閥是高壓截止閥的一種，指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又因閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節，所以適合作為切斷、調節以及節流使用。

適用范圍

行業領域

主要應用于化工、醫藥、石油、水力、火力電站等領域，適用于對壓力要求比較高的行業。

具體工況

適用于公稱壓力PN20～32MPa及P54/100V - P57/170V，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的各種系統管路中，用于切斷或接通管路介質，適用介質為水、油品、蒸汽等。磅級電站截止閥適用于Class1500～3500Lb、工作溫度 - 29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質，適用介質為水、油品、蒸汽等非腐蝕性介質。

產品特點

連接與結構方面

• 閥門與管路連接采用焊接式結構（對焊方式），支管兩端為對焊連接，適應不同的接管要求，但拆換相對不方便，主要適用于維修不是很頻繁、磨損比較低的地方。
• 結構緊湊、啟閉性好、高度小、維修方便。

密封性能方面

• 密封面不易磨損、擦傷，密封面采用stellite司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長，密封性能好、壽命長。
• 閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好；閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩；閥門具有上密封結構，保證閥門開啟運行時閥桿處不會外漏。

操作性能方面

操作方式有手動、齒輪傳動、電動等。電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有電機、減速器、轉矩控制機構、現場操作機構、手 - 電動切換機構，除就地操作外，還可進行遠距離操作。
